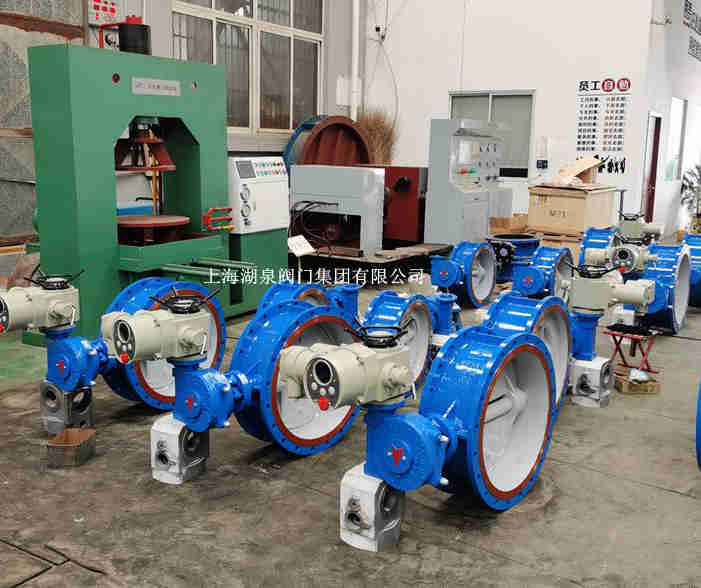

上海湖泉閥門集團有限公司DN600電動蝶閥外形尺寸外型尺寸:300 用途:煙氣管道 一、產品概述及用途 : RTO三偏心零泄漏蝶閥設計為法蘭式 ; 尤其采用后座通風結構 , 不論在低溫或高溫工況下 , 決無卡死現象 ; 同時啟閉靈活 , 帶有微量...公稱通徑:DN25-600 mm口徑:80mm安裝尺寸:ISO5211 標準:國標零部件及配件:執行器用途:流量控制 適用范圍:水處理行業,電廠,紡織廠,造紙密封材質:NBR,EPDM,PTFE產品名稱:電動蝶閥DN600..蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速,并且...

 口徑:DN50-DN600 公稱通徑:DN50-DN600 安裝尺寸:DN50-DN600 規格DN600大口徑電動不銹鋼通風蝶閥 不銹鋼電動調節通風蝶閥D941W-2.5P是采用電子式電動執行機構和蝶閥調節機構組成,執行機構內有伺服系弘,無須另配伺服放大器,輸入控制信號(4～20mADC... 外型尺寸:300 用途:煙氣管道 一、產品概述及用途 :RTO三偏心零泄漏蝶閥設計為法蘭式 ; 尤其采用后座通風結構 , 不論在低溫或高溫工況下 , 決無卡死現象 ; 同時啟閉靈活 , 帶有微量...dn600不銹鋼電動煙塵調節蝶閥采用標準: 設計標準:GB/T12238-1989 JB/T8692-1998法蘭連接尺寸:GB/T9115.1-2000結構長度 :GB/T12221-1989壓力試驗:GB/T13927-1992;JB/T9092-1999 D941...

 電動通風蝶閥 DN600不銹鋼調節電動蝶閥 電動煙道通風蝶閥D941W-6P由角行程電動執行機構和蝶閥組成,它與電動單元組合儀表配合使用。電動通風蝶閥具有結構簡單、口徑大、重量輕、操作...電動蝶閥閥門外形尺寸說明 配置高平臺對夾蝶閥、電動調節蝶閥、直接安裝,閥板材質可選碳鋼、或不銹鋼、密封可選軟密封,或硬密封。廣泛的應用在食品、輕工、石油、啤酒、自來水等行...外形尺寸 DN50~DN600mm 適用介質 水,蒸汽,堿等 公稱通徑 DN50~DN600mm 產地 美國 Bray開關型電動蝶閥原裝供貨的產品詳情: 美國BRAY博雷蝶閥結構特點 : 1、蝶閥具有結構簡單、體積小...

常見的蝶閥型號如下：通風蝶閥的型號： D341H、D341W； 三偏心對夾硬密封蝶閥型號： D73H、D373H、D673H、D973H； 中線法蘭蝶閥型號： D41X、D341X、D641X、D941X； 中線對夾蝶閥型號： D71X、D371X、D671X、D971X。
型號：D71X/F口徑：40～800壓力：1.6MPa材質：鑄鐵、鑄鋼、不銹鋼法蘭式蝶閥型號：D41X/D43H口徑：50～1200壓力：1.6MPa-4.0MPa材質：鑄鐵、鑄鋼、不銹鋼氣動硬密封蝶閥。

一、 蝶閥我們都是用大寫的【D】表示，所以閥門首字母是D的就表示是蝶閥。
二、 閥門傳動方式就是指我們蝶閥開啟關閉的方式：
手動（空白）、3：渦輪傳動、6：氣動傳動、9：電動
三、 連接方式符號：4：法蘭連接、6：焊接連接、7：對夾連接
四、 閥門結構形式符號：1：中線形式、2：雙偏心形式、3：三偏心形式
五、 閥座密封形式符號：H：硬密封、X：軟密封、F：襯四氟
六、 閥門壓力符號有國標蝶閥（PN表示）和美標蝶閥（表示class）之分的：
蝶閥國標的壓力符號：10：10公斤、16：16公斤、25：25公斤、40：40公斤
蝶閥美標壓力符號:150LB：16公斤、300LB：25公斤【LB代表蝶閥美標的單位】
七、閥體材質符號：Z：鑄鐵（也可以直接空白）、Q：球墨鑄鐵、C：鑄鋼、P：不銹鋼304、R：不銹鋼316
以上就是常見蝶閥國標的型號說明，舉例來說下：D941X-10P
